1、變頻器介紹

  變頻器技術是從60年代開始的一門電機應用技術，從電力電子器件中的SCR（晶閘管）、GTO（門極關斷晶閘管）等開始發展，在今天更有IGBT（絕緣柵雙極型晶體管）、HVIGBT（耐高壓絕緣柵雙極型晶閘管）等新型電力變換器件。同時，在70年代脈寬調制變壓變頻（PWM-VVVF)調速開始得到了應用。在80年代，以PWM模式優化問題為變頻器技術核心的技術得到了更廣泛的應用，并且得到了市場的廣泛推廣。

  我國在90年代開始，隨著大功率晶體管技術的成熟和成本的降低，同時控制技術也在計算機的扶助下有了更強大的支持，在各個行業中得到了廣泛的應用。變頻呂技術在工業以外也得到了更多的應用，在促進民用建筑節能的今天，變頻器技術作為可以大量節能省能源的技術更得到建設者和設計者的青睞。



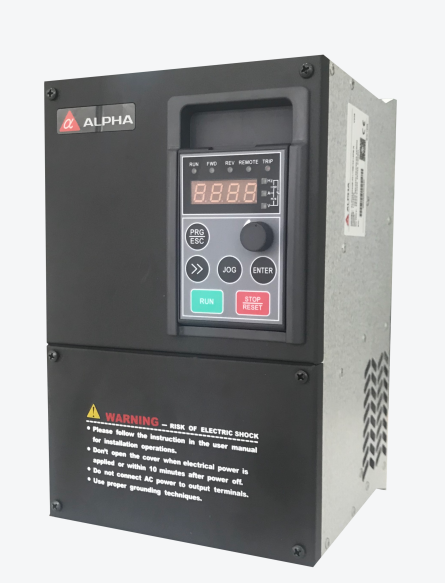

1.1變頻調速器

  變頻調速器也稱變頻器，全稱為變頻變壓器VVVFI(variablevoltage&variablefrequencyinverter).變頻器主要采用晶體管GTR作為功率元件，以單片機和集成電路為控制部件，采用正弦脈寬調制方式的機電一體化產品。隨著功率元件的發展和計算技術的優化，結構上體積小，重量輕的變頻器無論在成本和節能上都優于傳統的變極調速，串阻調速，滑差電機調速等電機調速方式，這種電機調速的應用正從交流電機向直流電機延伸。

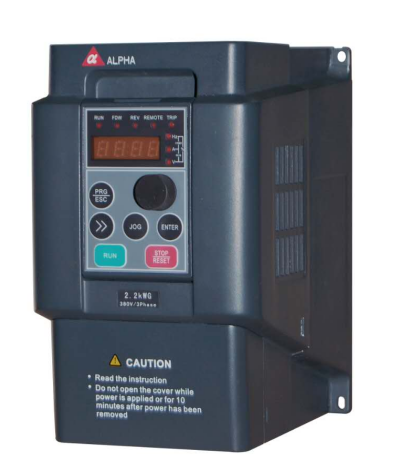

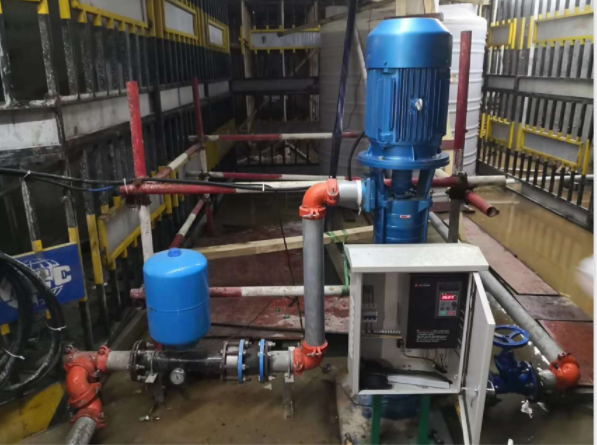

   在建筑設備系統中，風機的風量控制和水泵的流量控制，在傳統電機中很少采用轉速控制方式的，多數是以恒速運轉，當需要進行風量、流量調節時，主要以調節擋板或節流閥進行調節，這種控制簡單但是會浪費大量的能源，采用變頻器對風機和水泵進行轉速控制來調節風量、流量可以節絕能源、提高運營成本。

1.2基本原理

  以新風機為例，調速運行節電的理論之一是風機學比例律。由風機學比例可知，風量與轉速成正比，風壓與轉速的平方成正比，軸功率與轉速的立方成正比。因此，降低水泵或風機的轉速，就有可能使單位供量或風量的電耗減少，水泵也遵循這個規律，對于一臺水泵，當以不同轉速運行時，水泵的流量Q，揚程H，軸功率P與轉速N有如下關系：流量與轉速成正比，揚程與轉速的平方成正比，軸功率與轉速的立方成正比，由此可見，當降低轉速時，功率的減少量比流量的減少量大得多。

   變頻器通過改變電機頻率而達到無級調速的目的。對于風機來說，變頻調節風量，就是通過壓力變器檢測風壓，并將風壓信號轉化為電流信號，反饋給變頻器內單片機，單片機根據風壓情況調整風機電機輸入頻率，從而使水泵轉速改變。例如：在非人流高峰時，風機減速運行，從而使風機輸入功率減少，達到節能的目的。這就是變頻器調節節能的基本原理。

1.3控制

  變頻調速器可以手動控制也可以自動控制。自動控制信號遵循國家標準采用4~20mA電流信號或0~5V電壓信號；采用閉環控制的方法可以更好地滿足自動控制的要求。在建筑設備自動化的今天，自動型號可以遠傳到中央控制室，進行中央控制。中央控制不僅可以做到監控報警一體化，同時也可以在整體上減少系統的遲滯效應和系統的抖動。

2. 變頻器的應用

2.1變頻器的應用范圍

   變頻調速器已有了標準化的產品，雖然廠家之間的參數有所出入，但是對應不同的電機基本型號都可以進行匹配。在建筑設備行業中水泵和風機作為建筑能耗的主要部分，其節能應用集中，是樓宇能的主要控制方向。在現代化賓館及辦公大樓中，風機、水泵的用電量占整個建筑平時用電量的40%~50%，約占整個動力用電的50%~75%。

2.2變頻器的優點

   采用正弦脈寬調制控制方式中，電機的旋轉磁場較為接近圓形磁場，轉矩脈動較小，電機運轉平穩，能克服電壓型逆變頻控制中電機低速運行時轉距脈動過大的缺點。一體化的變頻調速器主要優點：節能省電、操作簡便、精確可調、數字顯示、在線無級調速、監控一體化、遠程監控等優點。

2.3選型原則

   在選型前，首先要根據電機對轉速（最高、最低）和轉矩（起動、連續及過載）的要求，確定最大輸入功率（即電機的額定功率最小值）。然后選擇電機的極數和額定功率。電機的極數決定了同步轉速，要求電機的同步轉速盡可能地覆蓋整個調速范圍，連續負載容量高一些。為了充分利用設備潛能，避免浪費，可允許電機短時超出同步速度，但必須小于電機允許的最大速度。轉矩取設備在起動、連續運行、過載或最高速等狀態下的最大轉矩。最后，根據變頻器輸出功率和額定電流稍大于電機的功率和額定電流確定變頻器的參數與型號。

2.4變頻器容量的選擇

   大多數變頻器容量可從三個角度表述：額定電流，可用電動機功率和額定容量。其中后兩項，變頻器生產廠家由本國或公司生產的標準電動機給出，或隨變頻器輸出電壓而降低，都很難確切表達變頻器的能力。選擇變頻器時，只有變頻器的額定電流是一個反映半導體變頻裝置負載能力的關鍵量。負載電流不超過變頻器額定電流的是選擇變頻器的基本原則。需要著重指出的是，確定變頻器容量前應仔細了解設備的工藝情況及電動機參數，例如潛水電泵、繞線轉子電動機額定電流要大于普通鼠籠異步電動機額定電流，冶金工業常用的輥道電動機不僅額定電流大很多，同時它允許短時處于堵轉工作狀態，且輥道傳動大多數是多轉動機傳動。應保持在無故障狀態下負載總流均不允許超過變頻器的額定電流。



3. 變頻器應用問題分析

3.1容量與負荷之前的匹配問題

   電機負荷節能是最重要一環，考慮到匹配電機可以超負荷20%計算，變頻器一般設計預量應控制在8%左右，這種從設備上提出流量時加系數，選泵時加系數，選 電動機時還加系數，以致競價系統的實際運行效率極低。在建筑設備中，由于負荷變化，季節變化等因素，負荷也不是恒定不變的，而且變化范圍還是很大的，這種對流量變化較大的負荷采用變頻器調速效果是顯而易見的，而且負荷變化范圍越大，節能效果越好。

3.2抑制高次諧波

   變頻器產生的高次諧波，并且引起電網電壓波形的畸變。在相同條件下電網有效容量超小，變頻器容量越大，這種影響越嚴重。這種對電網的污染，會使電力電容、電抗器、變壓器容易發熱，并產生電磁諧振，電動機、發電機產生附加損耗，繼電器產生誤動作等。各國對電壓畸變和諧波控制都有相應的規定，我國GB12668-90中規定，電壓畸變率小于10%，任何奇次諧波均不超過5%，任何偶次諧波均不超過2%。使用變頻器后，在電網局部會超過國標，所以一定要采取相應措施。

3.3電動機選擇

  在變頻調速中，變頻載波頻率高，電動機繞組要有較高耐沖擊電壓。同時，由于電動機效率下降，轉速下降后產后的冷卻效果降低，這些都是必須注意的，在應用變頻調速后，包括變頻器和電動機損壞情況較多。由通用變頻器構成的交流調速傳動系統普遍采用標準異步電動機，采用PWM變頻器對異步電動機供電時，定子電流中不可避免的含有高次諧波，電動機空載運行時的功率因數和效率將會更低，負載運行時的鐵損也會有所增加。通用電動機的散熱功能是按額定轉速下且進行自扇風冷考慮的，當恒轉矩負載下電動機調速運行時，其發熱不變但低速下的散熱能力變差了，可采用另加恒速冷卻風扇的辦法或采用較高絕緣等級的電動機。

3.4外部配置的配合問題

  選擇合適的熔斷器和空氣斷路器，以便保護因內部短路時整流元件的損壞。變頻器的型號確定后，應該在上級設置相應的熔斷器和空氣斷路器作為保護開關，以保護保護硅元件。

  合理選擇變頻器的輸入和輸出電纜，根據變頻器的功率選擇導線截面合適的三芯或四芯動力電纜，但是不應該一味追求屏蔽電纜，應該視乎環境來決定，在輸入側裝交流抗器，根據變頻器安裝場所的其它設備對電網品質的要求，若變頻器工作時已影響這些設備正常運行，可在變頻器輸入側裝交流電抗器來抑制由功率元件通斷引起的諧波畸變和傳導輻射。
