變頻器主回路原理圖介紹

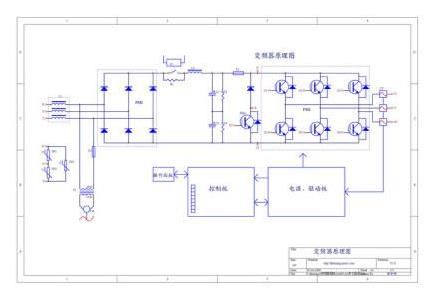

      核心提示：變頻器工作原理主要由模塊，CPU控制板，電源驅動板組成，見上圖.　　L1為進線電抗器，一般需外接，L2為直流電抗器，大部份變頻器需要外接，象施耐德，丹佛斯變頻器都內置了直流電抗器?！　M1為整流模塊,，變頻器工作原理主要由模塊，CPU控制板，電源驅動板組成，見上圖.

　　L1為進線電抗器，一般需外接，L2為直流電抗器，大部份變頻器需要外接，象施耐德，丹佛斯變頻器都內置了直流電抗器。

　　PM1為整流模塊，PM2為逆變模塊，一般小功率變頻器是將整流和逆變整合在一起，大功率變頻器整流和逆變都是分開的，功率越大電流越大，因為單一的整流和逆變的電流有限，所以整流和逆變可以并聯使用。PM3是制動晶體，15KW以下的變頻器都內置制動晶體，外接一個制動電阻就能做能耗制動。

　　C1，C2是濾波電容，變頻器功率越大，電容的容量就越大，濾波電容的耐壓一般是450V，因為380V級的變頻器整流濾流后的電壓是600V，所以可以將兩個耐壓為450V的濾波電容串聯使用，總的耐壓就可以達到900V。

　　R1是啟動電阻，它的作用是在上電的時候限制濾波電容的充電電流，當電容充電完成后接觸器K1動作，R1被旁路。

　　R2和R3的作用有兩個：一是作放電電阻，關機后將電容上的電盡放放掉，另一個是均壓，保持濾波電容上的電壓相等。

　　CT是霍爾電流互感器，比如臺安變頻器的互感器型號是HY-15P，它的含義是通過互感器初級電流為0-15A時互感器的輸出電壓是0-4V。互感器也有輸出電流型的。大部份變頻器都是用的霍爾電流互感器，象西門子，華為等變頻器用的是另一種檢測方法，在輸出U，V，W分別串聯一個小電阻，通過檢測電阻上的壓降來檢測電流。

　　SA1-SA3是進線壓敏電阻，可以抑制瞬態(tài)過電壓，起到保護變頻器的作用。

　　T1是380V/220V電源變壓器，小功率變頻器的風扇都是12V或24V供電的，電源取自開關電源部份，大功率變頻器的風扇是220V的，所以加了個變壓器轉換一下。

　　電源驅動板的作用：一是提供變頻器所有的供電電源，二是將控制板的IGBT驅動信號進行隔離放大。

　　控制板相當于變頻器的大腦，通過操作面板做人機對話，實現各種控制功能。
